Osiloskop Nedir?
Elektriksel sinyalleri zaman ekseninde dalga formu olarak gösterir.Gerilim (voltaj) değişimlerini ekranda grafik şeklinde izlememizi sağlar.Elektronik devrelerde sinyalin frekansı, genliği, periyodu, dalga şekli gibi özelliklerini analiz etmek için kullanılır.
Nerelerde Kullanılır?
Araştırma ve geliştirme: Yeni cihazların tasarımında sinyal analizi yapmak.
Elektronik devre testleri: Devrelerin doğru çalışıp çalışmadığını kontrol etmek.
Arıza tespiti: Bozuk bileşenleri bulmak.
Çalışma Prensibi
Osiloskop, prob aracılığıyla devreden aldığı elektrik sinyalini ekranda yatay eksende zaman, dikey eksende voltaj olacak şekilde gösterir. Böylece sinyalin dalga formunu anlık olarak görebilirsiniz.

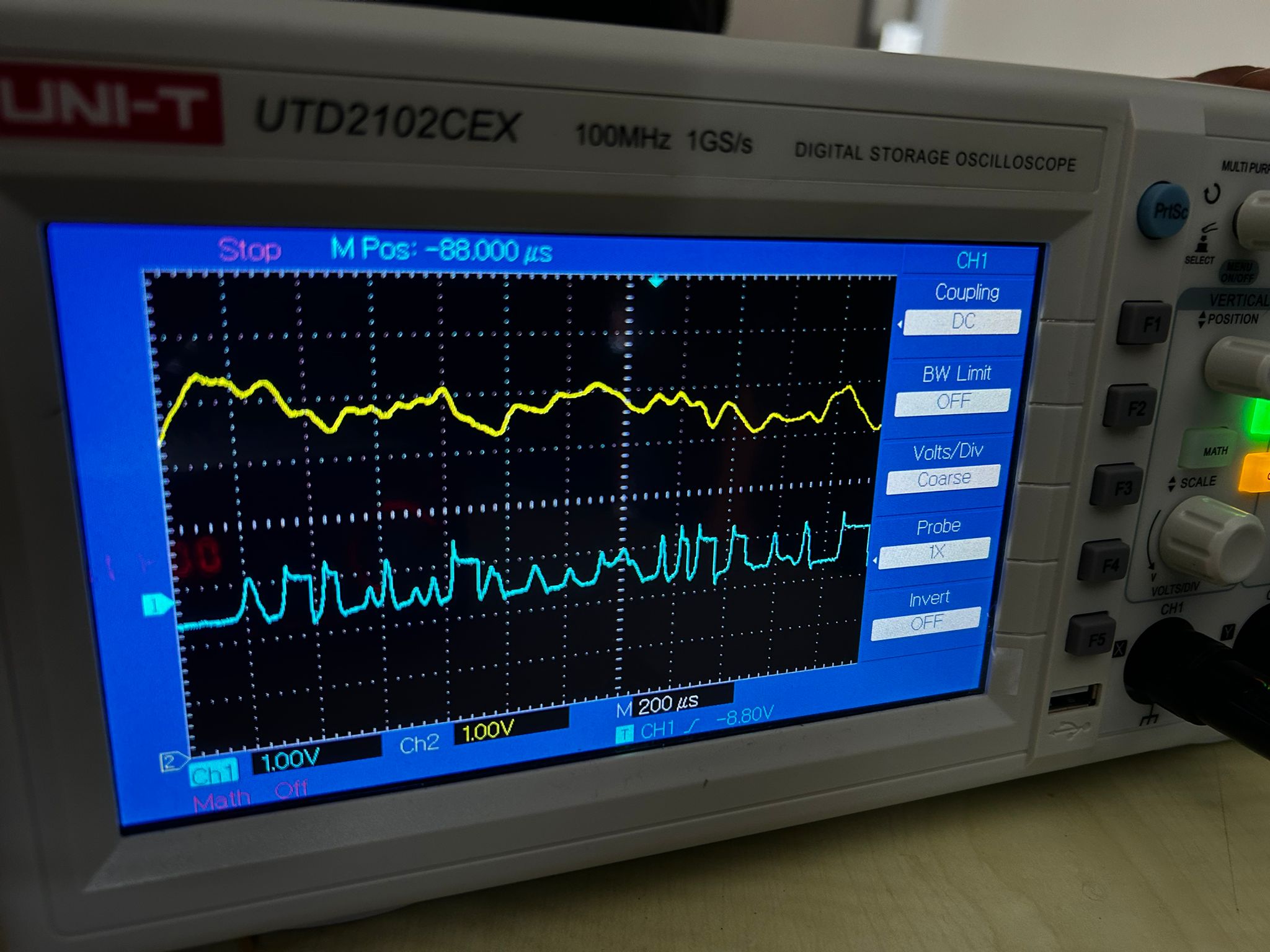

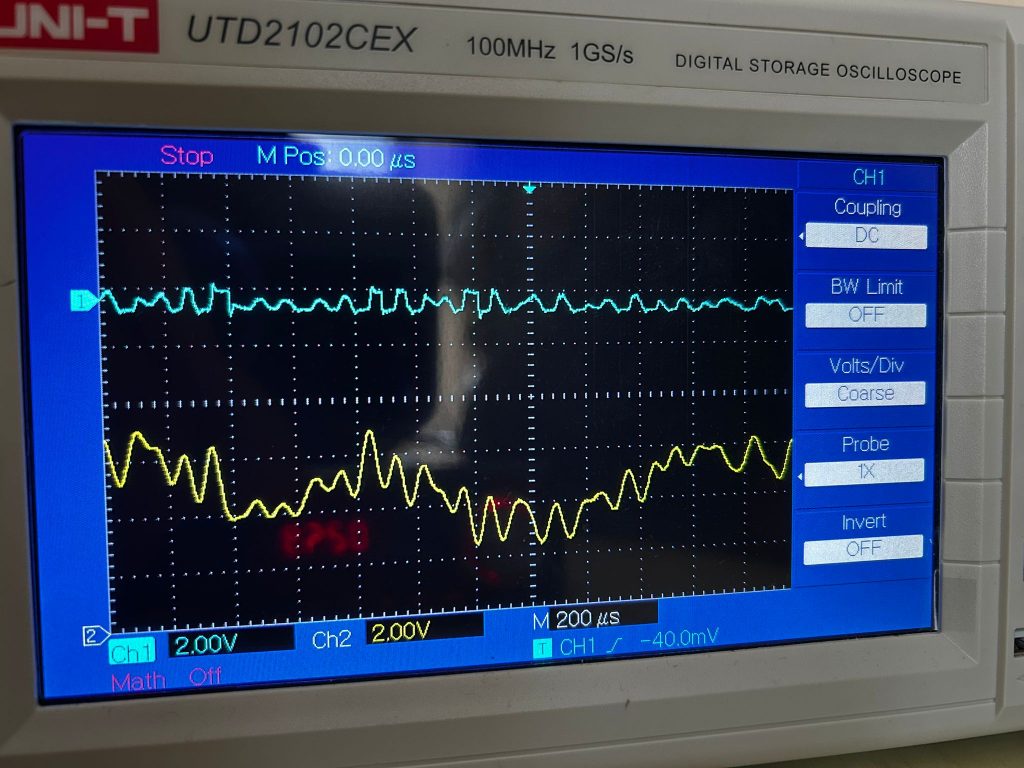

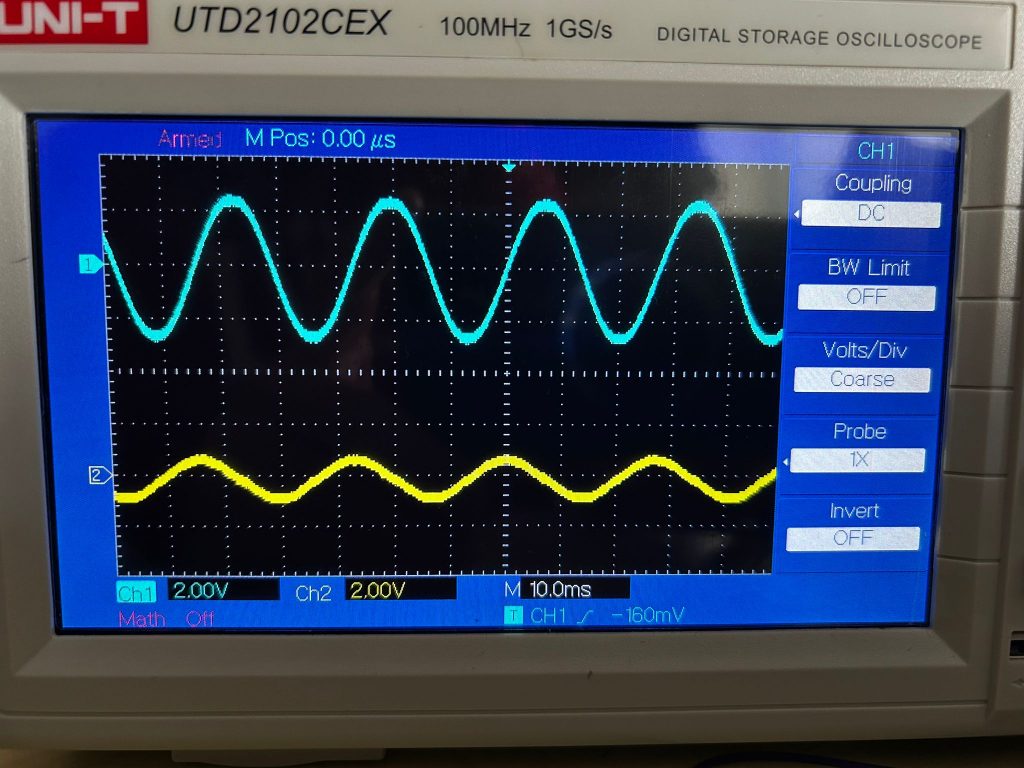

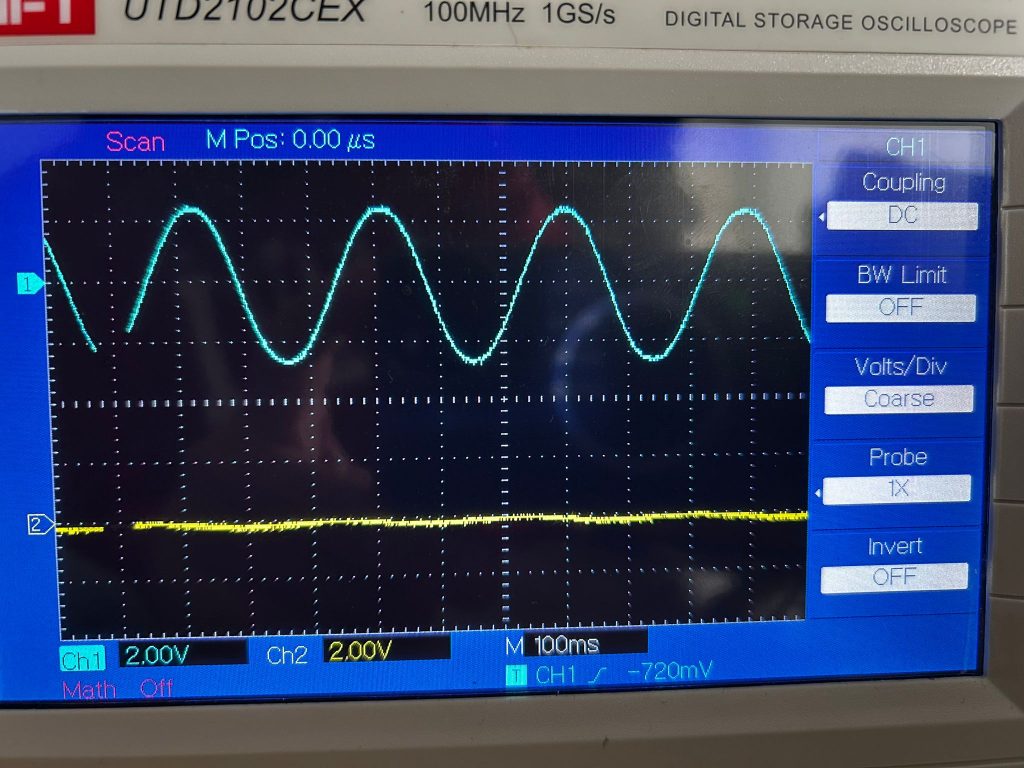

Örnek Çalışmalar
